* slike so simbolične

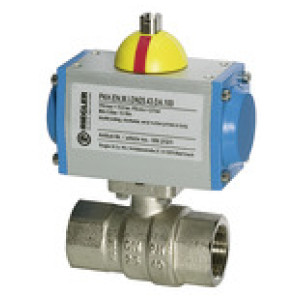

krog. ventil med., pnevm. vklop vzmetno odpiranje, 3/4
SKU: 103542RIE
EAN: 4047322076234
2-way brass ball valve, Pneumat. actuation drive spring opening, Operating temp. max. 70 °C, Rp 3/4, DN 20, PN max. 40 bar
2-way cock, full bore.
Pneumatic actuators, double- or single acting version and integrated end-position feedback.
Čas dobave: Predvidoma 3 - 5 dni
Povpraševanje
krog. ventil med., pnevm. vklop vzmetno odpiranje, 3/4
Adapter ventila: Supplied as standard
Material krogelnega ventila: Nickel-plated brass, with ISO flange plate
Navoj: Rp 3/4
Pogonski material: Anodised aluminium
Premaz za krogelni ventil: PTFE / FKM
Različica: single-acting - spring to open
A [mm]: 133.0
B [mm]: 145.0
Material krogelnega ventila: Nickel-plated brass, with ISO flange plate
Navoj: Rp 3/4
Pogonski material: Anodised aluminium
Premaz za krogelni ventil: PTFE / FKM
Različica: single-acting - spring to open
A [mm]: 133.0
B [mm]: 145.0

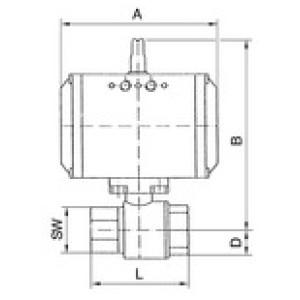

| Šifra | Navoj | D [mm] | DN | PN [bar] | a/f [mm] | L [mm] | A [mm] | B [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 103544RIE | Rp 1 1/4 | 30.0 | 32 | 40 | 50 | 110.0 | 137.0 | 173.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje |  |
| 103547RIE | Rp 2 1/2 | 57.0 | 65 | 25 | 83 | 155.0 | 209.0 | 230.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103546RIE | Rp 2 | 45.0 | 50 | 25 | 70 | 140.0 | 180.0 | 203.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103548RIE | Rp 3 | 68.0 | 80 | 16 | 98 | 182.0 | 209.0 | 242.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103541RIE | Rp 1/2 | 17.0 | 15 | 40 | 26 | 75.0 | 116.0 | 133.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103543RIE | Rp 1 | 25.0 | 25 | 40 | 41 | 90.0 | 133.0 | 148.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103542RIE | Rp 3/4 | 20.0 | 20 | 40 | 32 | 80.0 | 133.0 | 145.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103545RIE | Rp 1 1/2 | 36.0 | 40 | 25 | 55 | 120.0 | 137.0 | 180.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103540RIE | Rp 1/2 | 17.0 | 15 | 40 | 26 | 75.0 | 133.0 | 142.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
Opis
2-way brass ball valve, Pneumat. actuation drive spring opening, Operating temp. max. 70 °C, Rp 3/4, DN 20, PN max. 40 bar
2-way cock, full bore.
Pneumatic actuators, double- or single acting version and integrated end-position feedback.
Tehnični podatki in specifikacije
| Pogonski material | Anodised aluminium |
| Max. vodeni tlak aktuatorja [bar] | 10 |
| Priporočeni vodeni tlak [bar] | 5.5 |
| Min. delovna temperatura [°C] | -20 |
| Max. delovna temperatura [°C] | 70 |
| Material krogelnega ventila | Nickel-plated brass, with ISO flange plate |
| Premaz za krogelni ventil | PTFE / FKM |
| Premaz za pogon | NBR |
| Kot vrtenja [°] | 90 |
| Adapter ventila | Supplied as standard |
| Navoj | Rp 3/4 |
| DN | 20 |
| Različica | single-acting - spring to open |
| B [mm] | 145.0 |
| L [mm] | 80.0 |
| A [mm] | 133.0 |
| D [mm] | 20.0 |
| a/f [mm] | 32 |
| PN [bar] | 40 |
