* slike so simbolične

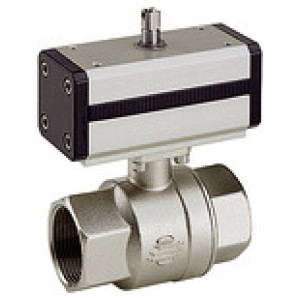

krogelni ventil medenina, pnevmatski vklop duble-acting, Rp 3/4
SKU: 103566RIE
EAN: 4047322078672
Brass ball valve, Pneumat. actuation drive, double-acting, Operating temperature -20 °C to 150 °C, Rp 3/4, DN 20, PN max. 16 bar
Ball valves with pneumatic actuator.
Pneumatic, double-piston, part-turn actuator, double-rocker principle.
Čas dobave: Predvidoma 3 - 5 dni
Povpraševanje
krogelni ventil medenina, pnevmatski vklop duble-acting, Rp 3/4
Adapter ventila: Supplied as standard
Material krogelnega ventila: Nickel-plated brass, with ISO flange plate
Navoj: Rp 3/4
Pogonski material: Anodised aluminium
Premaz za krogelni ventil: PTFE / FKM
Različica: double-acting
Material krogelnega ventila: Nickel-plated brass, with ISO flange plate
Navoj: Rp 3/4
Pogonski material: Anodised aluminium
Premaz za krogelni ventil: PTFE / FKM
Različica: double-acting

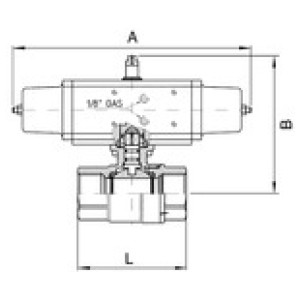

| Šifra | Navoj | DN | A [mm] | L [mm] | B [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|
| 103566RIE | Rp 3/4 | 20 | 70.0 | 77.0 | 94.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje |  |
| 103564RIE | Rp 3/8 | 10 | 70.0 | 69.0 | 87.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103570RIE | Rp 2 | 50 | 130.0 | 134.0 | 145.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103568RIE | Rp 1 1/4 | 32 | 114.0 | 103.0 | 123.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103569RIE | Rp 1 1/2 | 40 | 114.0 | 114.0 | 129.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103565RIE | Rp 1/2 | 15 | 70.0 | 69.0 | 87.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103567RIE | Rp 1 | 25 | 70.0 | 89.0 | 98.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
Opis
Brass ball valve, Pneumat. actuation drive, double-acting, Operating temperature -20 °C to 150 °C, Rp 3/4, DN 20, PN max. 16 bar
Ball valves with pneumatic actuator.
Pneumatic, double-piston, part-turn actuator, double-rocker principle.
Tehnični podatki in specifikacije
| Pogonski material | Anodised aluminium |
| Max. obratovalni tlak [bar] | 16 |
| Min. delovna temperatura [°C] | -20 |
| Max. delovna temperatura [°C] | 150 |
| Material krogelnega ventila | Nickel-plated brass, with ISO flange plate |
| Premaz za krogelni ventil | PTFE / FKM |
| Premaz za pogon | NBR |
| Max. vodeni tlak [bar] | 5.6 |
| Min. temperaturno območje [°C] | -20 |
| Max. temperaturno območje [°C] | 80 |
| Kot vrtenja [°] | 90 |
| Adapter ventila | Supplied as standard |
| Navoj | Rp 3/4 |
| DN | 20 |
| Različica | double-acting |
| B [mm] | 94.0 |
| L [mm] | 77.0 |
| A [mm] | 70.0 |
