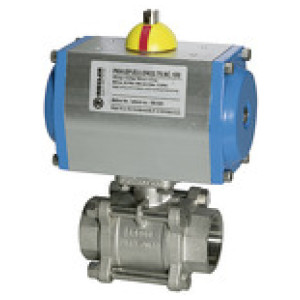

krogelni ventil nerjavno jeklo, Pneumat. vklop, Rp 1/2 slika
krogelni ventil nerjavno jeklo, Pneumat. vklop, Rp 1/2 slika

* slike so simbolične

krogelni ventil nerjavno jeklo, Pneumat. vklop, Rp 1/2

SKU: 103605RIE
EAN: 4047322076579

2-way stainless steel ball valve, Pneumat. actuation drive, single-acting, Operating temp. -20°C to 70°C, Rp 1/2, PN max. 63 bar

2-way cock, 3-piece, full bore.

Pneumatic actuators, double- or single acting version and integrated end-position feedback.

Standardised interfaces:

Actuator/valve interface: Four or eight female threads in the actuator housing acc. to EN ISO 5211.

Actuator/control valve interface: Acc. to NAMUR or VDI/VDE 3845.

Actuator/signalling device interface: Acc. to VDI/VDE 3845 (NAMUR).

Čas dobave 3 - 5 dni
427,45 €
ali od 11,37 € / mesec
Izračunaj obrok
leanpay logo
Obrestno financiranje
  • 11,37 € x 48 mesecev
  • 14,53 € x 36 mesecev
  • 20,87 € x 24 mesecev
  • 39,96 € x 12 mesecev
  • 78,16 € x 6 mesecev
  • 154,59 € x 3 mesecev

Leanpay omogoča enostavne obročne nakupe preko spleta. Za obročno plačilo v košarici izberi Leanpay. Informativni izračun ne vključuje stroškov ocene tveganja.

Primerjaj z ostalimi

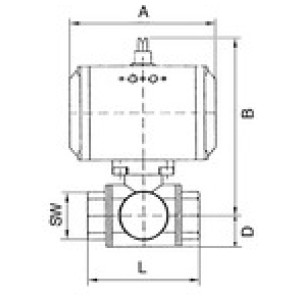

Šifra Navoj D [mm] DN a/f [mm] L [mm] A [mm] B [mm] Zaloga Cena Nakup Natisni
103612RIE Rp 2 1/2 60.0 65 85 185.0 221.0 268.0
Čas dobave 3 - 5 dni
1.579,86 € Natisni
103607RIE Rp 3/4 27.0 20 35 80.0 133.0 148.0
Čas dobave 3 - 5 dni
515,91 € Natisni
103605RIE Rp 1/2 24.0 15 29 75.0 133.0 144.0
Čas dobave 3 - 5 dni
427,45 € Natisni
103610RIE Rp 1 1/2 40.0 40 58 120.0 180.0 198.0
Čas dobave 3 - 5 dni
889,60 € Natisni
103608RIE Rp 1 33.0 25 41 90.0 137.0 170.0
Čas dobave 3 - 5 dni
590,28 € Natisni
103611RIE Rp 2 50.0 50 74 140.0 209.0 224.0
Čas dobave 3 - 5 dni
1.012,88 € Natisni
103613RIE Rp 3 67.0 80 100 205.0 221.0 280.0
Čas dobave 3 - 5 dni
2.081,84 € Natisni
103606RIE Rp 1/2 24.0 15 29 75.0 116.0 135.0
Čas dobave 3 - 5 dni
368,78 € Natisni
103609RIE Rp 1 1/4 37.0 32 50 110.0 161.0 188.0
Čas dobave 3 - 5 dni
648,77 € Natisni

Opis

2-way stainless steel ball valve, Pneumat. actuation drive, single-acting, Operating temp. -20°C to 70°C, Rp 1/2, PN max. 63 bar

2-way cock, 3-piece, full bore.

Pneumatic actuators, double- or single acting version and integrated end-position feedback.

Standardised interfaces:

Actuator/valve interface: Four or eight female threads in the actuator housing acc. to EN ISO 5211.

Actuator/control valve interface: Acc. to NAMUR or VDI/VDE 3845.

Actuator/signalling device interface: Acc. to VDI/VDE 3845 (NAMUR).

Tehnični podatki in specifikacije

Pogonski material Anodised aluminium
Max. vodeni tlak aktuatorja [bar] 10
Priporočeni vodeni tlak [bar] 5.5
Max. obratovalni tlak [bar] 63
Min. delovna temperatura [°C] -20
Max. delovna temperatura [°C] 70
Material krogelnega ventila Stainless steel 1.4401, with ISO flange plate
Premaz za krogelni ventil PTFE
Premaz za pogon NBR
Kot vrtenja [°] 90
Adapter ventila Acc. to NAMUR
Navoj Rp 1/2
DN 15
Različica single-acting - spring to close
B [mm] 144.0
L [mm] 75.0
A [mm] 133.0
D [mm] 24.0
a/f [mm] 29
