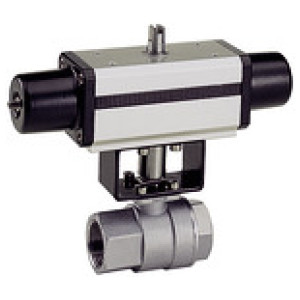

krogelni ventil nerjavno jeklo, pnevmatski vklop, Rp 1 1/2
SKU: 103593RIE
EAN: 4047322078955
Stainless steel ball valve, Pneumatic actuation drive, single-acting, Operating temp. -20 °C to 150 °C, Rp 1 1/2, PN max. 64 bar
Ball valves with pneumatic actuator. Pneumatic, double-piston, part-turn actuator, double-rocker principle.
Čas dobave: Predvidoma 3 - 5 dni
Povpraševanje
krogelni ventil nerjavno jeklo, pnevmatski vklop, Rp 1 1/2
Adapter ventila: Supplied as standard
Material krogelnega ventila: Stainless steel 1.4401/1.4301/1.4310/1.4408, with ISO flange
Navoj: Rp 1 1/2
Pogonski material: Anodised aluminium
Premaz za krogelni ventil: PTFE / FKM
Različica: single-acting - spring to close

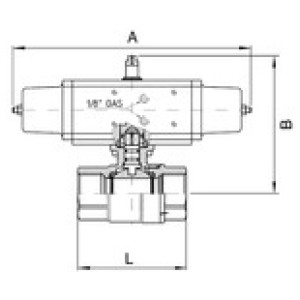

L [mm]: 105.0
B [mm]: 207.0
A [mm]: 320.0
Material krogelnega ventila: Stainless steel 1.4401/1.4301/1.4310/1.4408, with ISO flange
Navoj: Rp 1 1/2
Pogonski material: Anodised aluminium
Premaz za krogelni ventil: PTFE / FKM
Različica: single-acting - spring to close
L [mm]: 105.0
B [mm]: 207.0
A [mm]: 320.0
| Šifra | Navoj | DN | L [mm] | PN [bar] | B [mm] | A [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|---|
| 154075RIE | Rp 3/8 | 10 | 51.0 | 100 | 142.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje |  |
| 103593RIE | Rp 1 1/2 | 40 | 105.0 | 64 | 207.0 | 320.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103594RIE | Rp 2 | 50 | 125.0 | 40 | 234.0 | 357.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103592RIE | Rp 1 1/4 | 32 | 95.0 | 64 | 183.0 | 294.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 154078RIE | Rp 1/2 | 15 | 61.0 | 100 | 147.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103589RIE | Rp 1/2 | 15 | 61.0 | 160 | 147.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103590RIE | Rp 3/4 | 20 | 70.0 | 100 | 163.0 | 240.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103588RIE | Rp 3/8 | 10 | 51.0 | 160 | 142.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103591RIE | Rp 1 | 25 | 85.0 | 100 | 167.0 | 240.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
Opis
Stainless steel ball valve, Pneumatic actuation drive, single-acting, Operating temp. -20 °C to 150 °C, Rp 1 1/2, PN max. 64 bar
Ball valves with pneumatic actuator. Pneumatic, double-piston, part-turn actuator, double-rocker principle.
Tehnični podatki in specifikacije
| Pogonski material | Anodised aluminium |
| Min. delovna temperatura [°C] | -20 |
| Max. delovna temperatura [°C] | 150 |
| Material krogelnega ventila | Stainless steel 1.4401/1.4301/1.4310/1.4408, with ISO flange |
| Premaz za krogelni ventil | PTFE / FKM |
| Premaz za pogon | NBR |
| Max. vodeni tlak [bar] | 5.6 |
| Min. temperaturno območje [°C] | -20 |
| Max. temperaturno območje [°C] | 80 |
| Kot vrtenja [°] | 90 |
| Adapter ventila | Supplied as standard |
| Navoj | Rp 1 1/2 |
| DN | 40 |
| Različica | single-acting - spring to close |
| B [mm] | 207.0 |
| L [mm] | 105.0 |
| A [mm] | 320.0 |
| PN [bar] | 64 |
