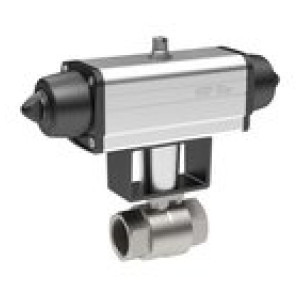

krogelni ventil nerjavno jeklo, pnevmatski vklop, Rp 1/2
SKU: 158761RIE
EAN: 4047322634137
Stainless steel ball valve, Pneumatic actuation drive, single-acting, Operating temp. -20 °C to 150 °C, Rp 1/2, PN max. 100 bar
Ball valves with pneumatic actuator. Pneumatic, double-piston, part-turn actuator, double-rocker principle.
Čas dobave: Predvidoma 3 - 5 dni
Povpraševanje
krogelni ventil nerjavno jeklo, pnevmatski vklop, Rp 1/2
Adapter ventila: Integrated to NAMUR
Material krogelnega ventila: Stainless steel 1.4401/1.4301/1.4310/1.4408, with ISO flange
Navoj: Rp 1/2
Pogonski material: Anodised aluminium
Premaz za krogelni ventil: PTFE / FKM
Različica: single-acting - spring to close

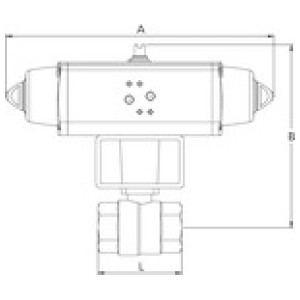

B [mm]: 154.0
A [mm]: 233.2
Material krogelnega ventila: Stainless steel 1.4401/1.4301/1.4310/1.4408, with ISO flange
Navoj: Rp 1/2
Pogonski material: Anodised aluminium
Premaz za krogelni ventil: PTFE / FKM
Različica: single-acting - spring to close
B [mm]: 154.0
A [mm]: 233.2
| Šifra | Navoj | DN | L [mm] | PN [bar] | B [mm] | A [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|---|
| 158762RIE | Rp 3/4 | 20 | 70.0 | 100 | 181.7 | 258.8 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje |  |
| 158766RIE | Rp 2 | 50 | 125.0 | 40 | 255.4 | 393.7 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 158764RIE | Rp 1 1/4 | 32 | 95.0 | 64 | 207.3 | 304.2 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 158760RIE | Rp 3/8 | 10 | 55.0 | 100 | 151.2 | 233.2 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 158765RIE | Rp 1 1/2 | 40 | 105.0 | 64 | 217.3 | 338.5 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 158763RIE | Rp 1 | 25 | 85.0 | 100 | 185.7 | 258.8 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 158761RIE | Rp 1/2 | 15 | 65.0 | 100 | 154.0 | 233.2 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
Opis
Stainless steel ball valve, Pneumatic actuation drive, single-acting, Operating temp. -20 °C to 150 °C, Rp 1/2, PN max. 100 bar
Ball valves with pneumatic actuator. Pneumatic, double-piston, part-turn actuator, double-rocker principle.
Tehnični podatki in specifikacije
| Pogonski material | Anodised aluminium |
| Min. delovna temperatura aktuatorja [°C] | -20 |
| Max. delovna temperatura aktuatorja [°C] | 80 |
| Max. vodeni tlak aktuatorja [bar] | 8.4 |
| Priporočeni vodeni tlak [bar] | 5.6 |
| Min. delovni tlak krogelnega ventila [°C] | -20 |
| Max. delovni tlak krogelnega ventila [°C] | 150 |
| Material krogelnega ventila | Stainless steel 1.4401/1.4301/1.4310/1.4408, with ISO flange |
| Premaz za krogelni ventil | PTFE / FKM |
| Premaz za pogon | NBR |
| Kot vrtenja [°] | 90 |
| Adapter ventila | Integrated to NAMUR |
| Navoj | Rp 1/2 |
| DN | 15 |
| Različica | single-acting - spring to close |
| B [mm] | 154.0 |
| L [mm] | 65.0 |
| A [mm] | 233.2 |
| PN [bar] | 100 |
