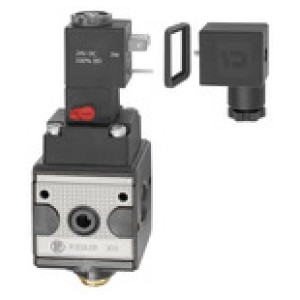

Prekl. ventil (3/2-smerni) »multifix«24V DCVel.1,G 1/4
SKU: 100620RIE
EAN: 4047322165297

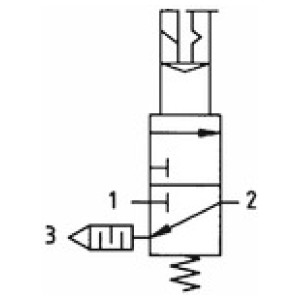

Switch valve (3/2-way valve) »multifix«, 24 V DC, Size 1, G 1/4, Input pressure 2 - 10 bar, Medium / ambient temp. max. 60 °C
Pneumatic systems or parts of systems can be switched on and off by means of an electrical signal.
3/2-way type including silencer.
When they are switched off, the system is relieved at the same time.
Čas dobave: Predvidoma 3 - 5 dni
Povpraševanje
Prekl. ventil (3/2-smerni) »multifix«24V DCVel.1,G 1/4
Električni priključek: Device plug PG 9, type B, EN 175301-803
IP zaščita: IP65 (P 54) acc. to DIN 40050
Merjenje pretoka: At P1 = 6 bar and pressure drop Δp = 1 bar
Navoj: G 1/4
Odzračevalni vtič: G 1/4
Ohišje: Die-cast zinc
Serija: multifix
Solenoid: 24 V DC
B [mm]: 138.7
IP zaščita: IP65 (P 54) acc. to DIN 40050
Merjenje pretoka: At P1 = 6 bar and pressure drop Δp = 1 bar
Navoj: G 1/4
Odzračevalni vtič: G 1/4
Ohišje: Die-cast zinc
Serija: multifix
Solenoid: 24 V DC
B [mm]: 138.7
| Šifra | Navoj | Odzračevalni vtič | Ohišje | Velikost | Max. vhodni tlak [bar] | E [mm] | C [mm] | D [mm] | A [mm] | B [mm] | Solenoid | Pretok [l/min] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 133140RIE | G 1 | G 1/2 | Die-cast aluminium | 4 | 16 | 35.0 | 53.0 | 66.0 | 85.0 | 204.0 | 230 V AC, 50 Hz | 12500 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje |  |
| 133142RIE | G 1 | G 1/2 | Die-cast aluminium | 4 | 16 | 35.0 | 53.0 | 66.0 | 85.0 | 204.0 | 24 V DC | 12500 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 133135RIE | G 3/4 | G 1/2 | Die-cast aluminium | 4 | 16 | 35.0 | 53.0 | 66.0 | 85.0 | 204.0 | 24 V AC, 50 Hz | 12500 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 100617RIE | G 1/4 | G 1/4 | Die-cast zinc | 1 | 10 | 17.5 | 43.7 | 26.0 | 47.8 | 138.7 | 24 V AC, 50 Hz | 1150 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 133137RIE | G 3/4 | G 1/2 | Die-cast aluminium | 4 | 16 | 35.0 | 53.0 | 66.0 | 85.0 | 204.0 | 110 V AC, 50 Hz | 12500 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 100622RIE | G 1/2 | G 1/4 | Die-cast zinc | 3 | 10 | 44.1 | 56.2 | 33.5 | 68.8 | 185.0 | 230 V AC, 50 Hz | 3150 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 100621RIE | G 1/2 | G 1/4 | Die-cast zinc | 3 | 10 | 44.1 | 56.2 | 33.5 | 68.8 | 185.0 | 24 V AC, 50 Hz / 12 V DC | 3150 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 133138RIE | G 3/4 | G 1/2 | Die-cast aluminium | 4 | 16 | 35.0 | 53.0 | 66.0 | 85.0 | 204.0 | 24 V DC | 12500 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 133136RIE | G 3/4 | G 1/2 | Die-cast aluminium | 4 | 16 | 35.0 | 53.0 | 66.0 | 85.0 | 204.0 | 230 V AC, 50 Hz | 12500 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 100623RIE | G 1/2 | G 1/4 | Die-cast zinc | 3 | 10 | 44.1 | 56.2 | 33.5 | 68.8 | 185.0 | 110 V AC, 50 Hz | 3150 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 100624RIE | G 1/2 | G 1/4 | Die-cast zinc | 3 | 10 | 44.1 | 56.2 | 33.5 | 68.8 | 185.0 | 24 V DC | 3150 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 100618RIE | G 1/4 | G 1/4 | Die-cast zinc | 1 | 10 | 17.5 | 43.7 | 26.0 | 47.8 | 138.7 | 230 V AC, 50 Hz | 1150 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 133141RIE | G 1 | G 1/2 | Die-cast aluminium | 4 | 16 | 35.0 | 53.0 | 66.0 | 85.0 | 204.0 | 110 V AC, 50 Hz | 12500 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 100620RIE | G 1/4 | G 1/4 | Die-cast zinc | 1 | 10 | 17.5 | 43.7 | 26.0 | 47.8 | 138.7 | 24 V DC | 1150 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 100619RIE | G 1/4 | G 1/4 | Die-cast zinc | 1 | 10 | 17.5 | 43.7 | 26.0 | 47.8 | 138.7 | 110 V AC, 50 Hz | 1150 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 133139RIE | G 1 | G 1/2 | Die-cast aluminium | 4 | 16 | 35.0 | 53.0 | 66.0 | 85.0 | 204.0 | 24 V AC, 50 Hz | 12500 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
Opis
Switch valve (3/2-way valve) »multifix«, 24 V DC, Size 1, G 1/4, Input pressure 2 - 10 bar, Medium / ambient temp. max. 60 °C
Pneumatic systems or parts of systems can be switched on and off by means of an electrical signal.
3/2-way type including silencer.
When they are switched off, the system is relieved at the same time.
Tehnični podatki in specifikacije
| Navoj | G 1/4 |
| Max. vhodni tlak [bar] | 10 |
| Velikost | 1 |
| Min. vhodni tlak [bar] | 2 |
| Tesnilo | NBR |
| Max. temperatura medija [°C] | 60 |
| Max. sobna temperatura [°C] | 60 |
| Pretok [l/min] | 1150 |
| Solenoid | 24 V DC |
| Ohišje | Die-cast zinc |
| Odzračevalni vtič | G 1/4 |

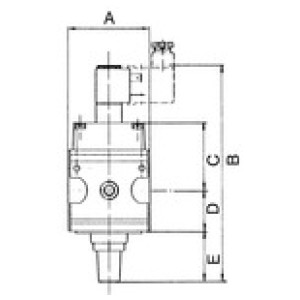

| A [mm] | 47.8 |
| B [mm] | 138.7 |
| C [mm] | 43.7 |
| D [mm] | 26.0 |
| E [mm] | 17.5 |
| Serija | multifix |
| Merjenje pretoka | At P1 = 6 bar and pressure drop Δp = 1 bar |
| Električni priključek | Device plug PG 9, type B, EN 175301-803 |
| IP zaščita | IP65 (P 54) acc. to DIN 40050 |
| Delovni cikel [%] | 100 |
