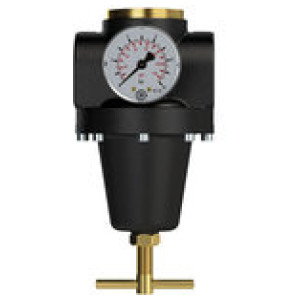

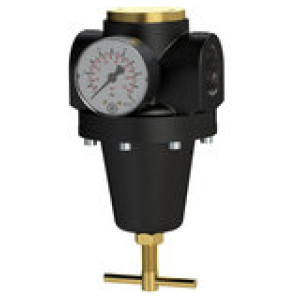

Regulator stalnega tlaka, Velikost 3, G 3/4, 0.5 - 3 bar
SKU: 100885RIE
EAN: 4047322115636
Constant pressure regulator incl. pressure gauge, Size 3, G 3/4, Input pressure max. 40 bar, Control range 0.5 - 3 bar
Reversible diaphragm pressure regulators, independent of inlet pressure, with self-relieving design.
The pressure regulators maintain a constant working pressure regardless of variations in the inlet pressure.
Opis
Constant pressure regulator incl. pressure gauge, Size 3, G 3/4, Input pressure max. 40 bar, Control range 0.5 - 3 bar
Reversible diaphragm pressure regulators, independent of inlet pressure, with self-relieving design.
The pressure regulators maintain a constant working pressure regardless of variations in the inlet pressure.
Tehnični podatki in specifikacije
Navoj | G 3/4 |
Max. vhodni tlak [bar] | 40 |
Velikost | 3 |
Tesnilo | NBR |
Max. temperatura medija [°C] | 60 |
Max. sobna temperatura [°C] | 90 |
Pretok [l/min] | 8700 |
DN | 20 |
Min. krmilno območje [bar] | 0.5 |
Max. krmilno območje [bar] | 3 |
Ohišje | Brass |

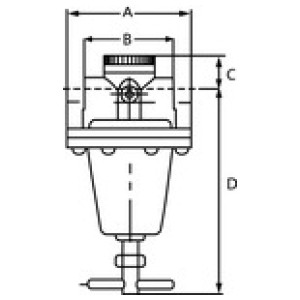

A [mm] | 116.0 |
B [mm] | 93.0 |
C [mm] | 43.0 |
D [mm] | 177.0 |
Merjenje pretoka | At P1 = 8 bar, P2 = 6 bar and pressure drop Δp = 1 bar |
