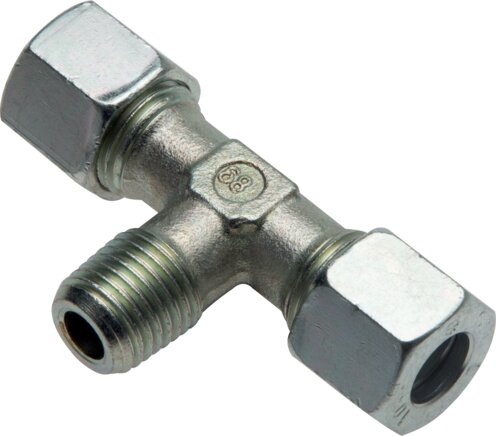

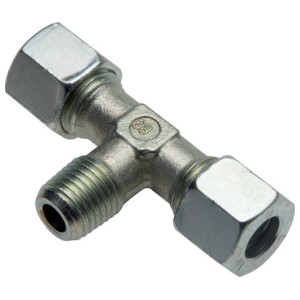

HIDRAVLIČNI PRIKLJUČEK T-NAVOJNI Z ZUNANJIM NAVOJEM G - TE 16 SM slika
HIDRAVLIČNI PRIKLJUČEK T-NAVOJNI Z ZUNANJIM NAVOJEM G - TE 16 SM slika

* slike so simbolične

HIDRAVLIČNI PRIKLJUČEK T-NAVOJNI Z ZUNANJIM NAVOJEM G - TE 16 SM

SKU: TN96-16SM

Hidravlični priključki Rastelli Raccordi igrajo ključno vlogo pri vzpostavljanju trdnih hidravličnih sistemov, saj omogočajo varno in zanesljivo povezovanje cevovodov ter učinkovito prenašanje moči. Pri naši ponudbi hidravličnih priključkov združujemo vrhunsko kakovost, natančnost in inovativne rešitve, ki so ključnega pomena za optimalno delovanje vaših hidravličnih sistemov.

Čas dobave: Predvidoma 7 - 10 dni
Pošljite povpraševanje
Primerjaj z ostalimi

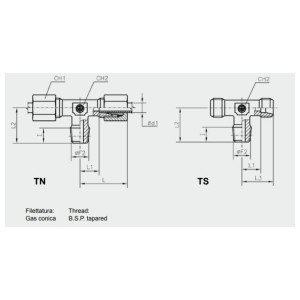

Šifra Serija Dimenzija d [Ø] Dimenzija F2 [Ø] Dimenzija I [mm] Dimenzija CH2 [mm] Dimenzija CH1 [mm] Dimenzija L1 [mm] Dimenzija L3 [mm] Dimenzija L2 [mm] Dimenzija L [mm] Obratovalni tlak [bar] Zaloga Cena Nakup Natisni
TN96-4LLM Zelo lahka 4 LL (M8X1) 8x1 8 9 10 11 15 17 21 100
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-5LLM Zelo lahka 5 LL (M10X1) 8x1 8 9 12 9,5 15 17 21 100
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-6LLM Zelo lahka 6 LL (M10X1) 10x1 8 9 12 9,5 15 17 21 100
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-8LLM Zelo lahka 8 LL (M12X1) 10x1 8 12 14 11,5 17 20 23 100
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-6LM Lahka 6 L (M12x1,5) 10x1 8 12 14 12 19 20 27 315
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-8LM Lahka 8 L (M14x1,5) 12x1,5 12 12 17 14 21 26 29 315
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-10LM Lahka 10 L (M16x1,5) 14x1,5 12 14 19 15 22 27 30 315
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-12LM Lahka 12 L (M18x1,5) 16x1,5 12 17 22 17 24 28 32 315
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-15LM Lahka 15 L (M22x1,5) 18x1,5 14 19 27 21 28 32 36 315
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-18LM Lahka 18 L (M26x1,5) 22x1,5 14 24 32 23,5 31 36 40 315
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-6SM Težka 6 S (M14x1,5) 12x1,5 12 12 17 16 23 26 31 630
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-8SM Težka 8 S (M16x1,5) 14x1,5 12 14 19 17 24 27 32 630
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-10SM Težka 10 S (M18x1,5) 16x1,5 12 17 22 17,5 25 28 34 630
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-12SM Težka 12 S (M20x1,5) 18x1,5 12 17 24 21,5 29 31 38 630
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-14SM Težka 14 S (M22x1,5) 20x1,5 14 19 27 22 30 32 40 630
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni
TN96-16SM Težka 16 S (M24x1,5) 22x1,5 14 24 30 24,5 33 32 43 400
Čas dobave: Predvidoma 7 - 10 dni
Povpraševanje Povpraševanje Natisni

Opis

Temperaturno območje brez redukcij tlaka z nameščenimi jeklenimi priključki s tesnili iz NBR (standard) in FPM (po naročilu): NBR (Perbunan): od -35 do +100°C - FPM (Viton): od -25 do +120°C

T - priključek navojni z zunanjim navojem M na sredini.

Tehnični podatki in specifikacije

Dimenzija d [Ø] 16 S (M24x1,5)
Dimenzija F2 [Ø] 22x1,5
Dimenzija I [mm] 14
Dimenzija L [mm] 43
Dimenzija L1 [mm] 24,5
Dimenzija L2 [mm] 32
Dimenzija L3 [mm] 33
Dimenzija CH1 [mm] 30
Dimenzija CH2 [mm] 24
Obratovalni tlak [bar] 400
Serija Težka
Material Jeklo, pocinkano
