HIDRAVLIČNI PRIKLJUČEK T-NAVOJNI Z ZUNANJIM NAVOJEM G - TE 38 SR
SKU: TN96-38SR
Hidravlični priključki Rastelli Raccordi igrajo ključno vlogo pri vzpostavljanju trdnih hidravličnih sistemov, saj omogočajo varno in zanesljivo povezovanje cevovodov ter učinkovito prenašanje moči. Pri naši ponudbi hidravličnih priključkov združujemo vrhunsko kakovost, natančnost in inovativne rešitve, ki so ključnega pomena za optimalno delovanje vaših hidravličnih sistemov.

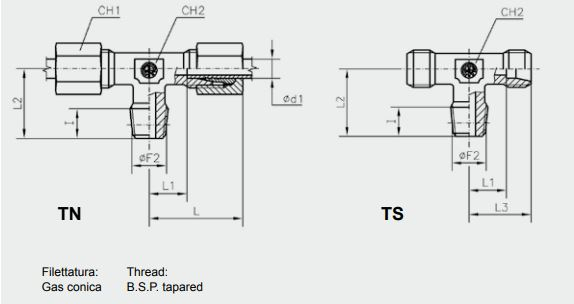

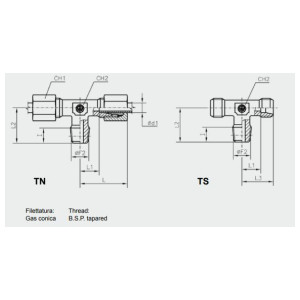

Šifra | Serija | Dimenzija F2 [Ø] | Dimenzija d [Ø] | Dimenzija I [mm] | Dimenzija CH2 [mm] | Dimenzija CH1 [mm] | Dimenzija L1 [mm] | Dimenzija L3 [mm] | Dimenzija L2 [mm] | Dimenzija L [mm] | Obratovalni tlak [bar] | Zaloga | Cena | Nakup | Natisni |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TN96-4LL | Zelo lahka | 1/8 | 4 LL (M8X1) | 8 | 9 | 10 | 11 | 15 | 17 | 21 | 100 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-5LL | Zelo lahka | 1/8 | 5 LL (M10X1) | 8 | 9 | 12 | 9,5 | 15 | 17 | 21 | 100 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-6LL | Zelo lahka | 1/8 | 6 LL (M10X1) | 8 | 9 | 12 | 9,5 | 15 | 17 | 21 | 100 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-8LL | Zelo lahka | 1/8 | 8 LL (M12X1) | 8 | 12 | 14 | 11,5 | 17 | 20 | 23 | 100 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-10LL | Zelo lahka | 1/4 | 10 LL (M14X1) | 12 | 14 | 17 | 15 | 20,5 | 25 | 27 | 100 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-12LL | Zelo lahka | 1/4 | 12 LL (M16X1) | 12 | 17 | 19 | 13 | 19 | 23 | 25 | 100 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-6LR | Lahka | 1/8 | 6 L (M12x1,5) | 8 | 12 | 14 | 12 | 19 | 20 | 27 | 315 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-8LR | Lahka | 1/4 | 8 L (M14x1,5) | 12 | 12 | 17 | 14 | 21 | 26 | 29 | 315 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-10LR | Lahka | 1/4 | 10 L (M16x1,5) | 12 | 14 | 19 | 15 | 22 | 27 | 30 | 315 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-12LR | Lahka | 3/8 | 12 L (M18x1,5) | 12 | 17 | 22 | 17 | 24 | 28 | 32 | 315 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-15LR | Lahka | 1/2 | 15 L (M22x1,5) | 14 | 19 | 27 | 21 | 28 | 34 | 36 | 315 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-18LR | Lahka | 1/2 | 18 L (M26x1,5) | 14 | 24 | 32 | 23,5 | 31 | 36 | 40 | 315 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-22LR | Lahka | 3/4 | 22 L (M30x2) | 16 | 27 | 36 | 27,5 | 35 | 42 | 44 | 160 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-28LR | Lahka | 1'' | 28 L (M36x2) | 18 | 36 | 41 | 30,5 | 38 | 48 | 47 | 160 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-35LR | Lahka | 1 1/4 | 35 L (M45x2) | 20 | 41 | 50 | 34,5 | 45 | 54 | 56 | 160 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-42LR | Lahka | 1 1/2 | 42 L (M52x2) | 22 | 50 | 60 | 40 | 51 | 61 | 63 | 160 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-6SR | Težka | 1/4 | 6 S (M14x1,5) | 12 | 12 | 17 | 16 | 23 | 26 | 31 | 630 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-8SR | Težka | 1/4 | 8 S (M16x1,5) | 12 | 14 | 19 | 17 | 24 | 27 | 32 | 630 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-10SR | Težka | 3/8 | 10 S (M18x1,5) | 12 | 17 | 22 | 17,5 | 25 | 28 | 34 | 630 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-12SR | Težka | 3/8 | 12 S (M20x1,5) | 12 | 17 | 24 | 21,5 | 29 | 31 | 38 | 630 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-14SR | Težka | 1/2 | 14 S (M22x1,5) | 14 | 19 | 27 | 22 | 30 | 32 | 40 | 630 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-16SR | Težka | 1/2 | 16 S (M24x1,5) | 14 | 24 | 30 | 24,5 | 33 | 32 | 43 | 400 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-20SR | Težka | 3/4 | 20 S (M30x2) | 16 | 27 | 36 | 26,5 | 37 | 42 | 48 | 400 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-25SR | Težka | 1'' | 25 S (M36x2) | 18 | 36 | 46 | 30 | 42 | 48 | 54 | 400 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-30SR | Težka | 1 1/4 | 30 S (M42x2) | 20 | 41 | 50 | 35,5 | 49 | 54 | 62 | 400 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje | |
TN96-38SR | Težka | 1 1/2 | 38 S (M52x2) | 22 | 50 | 60 | 41 | 57 | 61 | 72 | 315 | Čas dobave: Predvidoma 7 - 10 dni | Povpraševanje | Povpraševanje |
Opis
Temperaturno območje brez redukcij tlaka z nameščenimi jeklenimi priključki s tesnili iz NBR (standard) in FPM (po naročilu): NBR (Perbunan): od -35 do +100°C - FPM (Viton): od -25 do +120°C

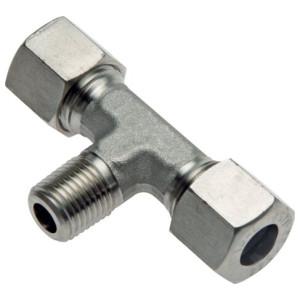

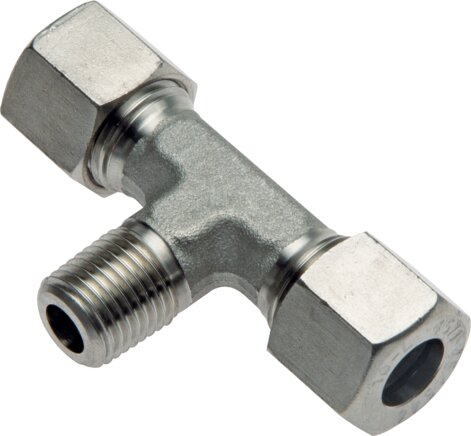

T - priključek navojni z zunanjim navojem G na sredini.
Tehnični podatki in specifikacije
Dimenzija d [Ø] | 38 S (M52x2) |
Dimenzija F2 [Ø] | 1 1/2 |
Dimenzija I [mm] | 22 |
Dimenzija L [mm] | 72 |
Dimenzija L1 [mm] | 41 |
Dimenzija L2 [mm] | 61 |
Dimenzija L3 [mm] | 57 |
Dimenzija CH1 [mm] | 60 |
Dimenzija CH2 [mm] | 50 |
Obratovalni tlak [bar] | 315 |
Serija | Težka |
Material | Jeklo, pocinkano |
