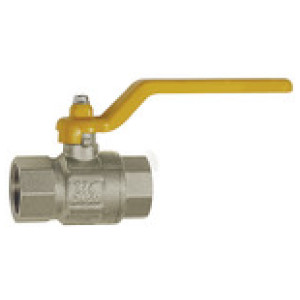

krogelni ventil EN 331, DVGW, Ročica, nikljana medenina, Rp 1
SKU: 103306RIE
EAN: 4047322401067
Ball valve EN 331, DVGW, Hand lever, IT/IT, nickel-plated brass, Operating temp. -20°C to 60°C, Rp 1, DN 25, PN max. 5 bar (gas)
Ball valves with full bore, for gas installations.
Čas dobave: Predvidoma 3 - 5 dni
Povpraševanje
krogelni ventil EN 331, DVGW, Ročica, nikljana medenina, Rp 1
Delovni tlak: max. 5 bar (MOP 5) for gas installations acc. to DVGW
DVGW odobritev: DIN EN 331:2013-05
Krogla: Chrome-plated brass (CW617N)
Material navojev: Brass
Ohišje: Nickel-plated brass
Ročica: Steel, painted yellow
Standardni navoj: Thread acc. to ISO 7-1
Stebelno tesnilo: NBR / FKM
A [mm]: 113.0
DVGW odobritev: DIN EN 331:2013-05
Krogla: Chrome-plated brass (CW617N)
Material navojev: Brass
Ohišje: Nickel-plated brass
Ročica: Steel, painted yellow
Standardni navoj: Thread acc. to ISO 7-1
Stebelno tesnilo: NBR / FKM
A [mm]: 113.0

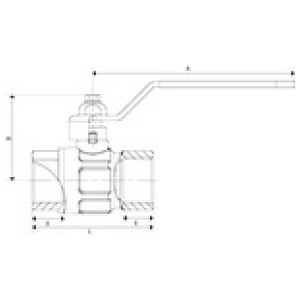

| Šifra | Navoj | DN | E [mm] | a/f [mm] | B [mm] | L [mm] | A [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 103304RIE | Rp 1/2 | 15 | 15.0 | 25 | 48.8 | 61.0 | 88.5 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje |  |
| 103303RIE | Rp 3/8 | 10 | 11.4 | 21 | 37.3 | 52.4 | 80.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103305RIE | Rp 3/4 | 20 | 16.3 | 31 | 54.8 | 68.0 | 113.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103302RIE | Rp 1/4 | 8 | 11.0 | 18 | 37.3 | 49.5 | 80.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103307RIE | Rp 1 1/4 | 32 | 21.4 | 47 | 75.0 | 99.5 | 138.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103308RIE | Rp 1 1/2 | 40 | 21.4 | 54 | 90.3 | 109.0 | 157.8 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103309RIE | Rp 2 | 50 | 25.7 | 66 | 97.3 | 130.0 | 157.8 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103306RIE | Rp 1 | 25 | 19.1 | 38 | 56.8 | 85.0 | 113.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
Opis
Ball valve EN 331, DVGW, Hand lever, IT/IT, nickel-plated brass, Operating temp. -20°C to 60°C, Rp 1, DN 25, PN max. 5 bar (gas)
Ball valves with full bore, for gas installations.
Tehnični podatki in specifikacije
| Ohišje | Nickel-plated brass |
| Min. delovna temperatura [°C] | -20 |
| Max. delovna temperatura [°C] | 60 |
| Krogla | Chrome-plated brass (CW617N) |
| Krogelno tesnilo | PTFE |
| Stebelno tesnilo | NBR / FKM |
| Delovni tlak | max. 5 bar (MOP 5) for gas installations acc. to DVGW |
| DVGW odobritev | DIN EN 331:2013-05 |
| Material navojev | Brass |
| Ročica | Steel, painted yellow |
| Navoj | Rp 1 |
| DN | 25 |
| Standardni navoj | Thread acc. to ISO 7-1 |
| L [mm] | 85.0 |
| A [mm] | 113.0 |
| B [mm] | 56.8 |
| E [mm] | 19.1 |
| a/f [mm] | 38 |
