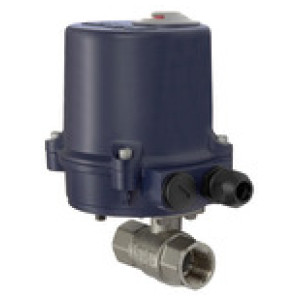

krogelni ventil medenina, električni vklop, 24 V DC, Rp 1
SKU: 103702RIE
EAN: 4047322339247
Brass ball valve, Electrical actuation drive, 24 V DC, Operating temperature -20 °C to 70 °C, Rp 1, DN 25, PN max. 40 bar
Voltage range 230 VAC, 50 Hz or 24 VDC.
2-way cock, full bore, for neutral gases and liquids.
Reversible electric rotary actuator.
Čas dobave: Predvidoma 3 - 5 dni
Povpraševanje
krogelni ventil medenina, električni vklop, 24 V DC, Rp 1
Gred izbirnika: Hard chrome-plated brass
Indikator položaja: Manually operated
IP zaščita: IP 68
Krogelno tesnilo: PTFE, glass fibre-reinforced
Krogla: Hard chrome-plated brass
Material: Nickel-plated brass
Montažna prirobnica: ISO 5211
Ohišje: Aluminium powder-coated
Napetost: 24 VDC
Relativna vlažnost: 30 % to 95 %

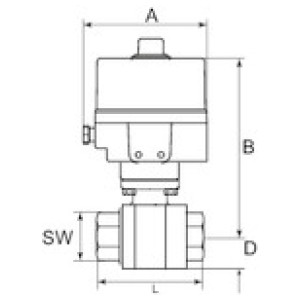

A [mm]: 153.0
B [mm]: 170.5
Indikator položaja: Manually operated
IP zaščita: IP 68
Krogelno tesnilo: PTFE, glass fibre-reinforced
Krogla: Hard chrome-plated brass
Material: Nickel-plated brass
Montažna prirobnica: ISO 5211
Ohišje: Aluminium powder-coated
Napetost: 24 VDC
Relativna vlažnost: 30 % to 95 %
A [mm]: 153.0
B [mm]: 170.5
| Šifra | Navoj | DN | D [mm] | a/f [mm] | PN [bar] | L [mm] | B [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 103700RIE | Rp 1/2 | 15 | 17.0 | 26 | 40 | 75.0 | 164.5 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje |  |
| 103702RIE | Rp 1 | 25 | 25.0 | 41 | 40 | 90.0 | 170.5 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103704RIE | Rp 1 1/2 | 40 | 36.0 | 55 | 25 | 120.0 | 188.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103701RIE | Rp 3/4 | 20 | 20.0 | 32 | 40 | 80.0 | 167.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103703RIE | Rp 1 1/4 | 32 | 30.0 | 50 | 40 | 110.0 | 181.5 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103705RIE | Rp 2 | 50 | 44.0 | 70 | 25 | 140.0 | 199.5 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
Opis
Brass ball valve, Electrical actuation drive, 24 V DC, Operating temperature -20 °C to 70 °C, Rp 1, DN 25, PN max. 40 bar
Voltage range 230 VAC, 50 Hz or 24 VDC.
2-way cock, full bore, for neutral gases and liquids.
Reversible electric rotary actuator.
Tehnični podatki in specifikacije
| Ohišje | Aluminium powder-coated |
| Min. delovna temperatura [°C] | -20 |
| Max. delovna temperatura [°C] | 70 |
| Material | Nickel-plated brass |
| Indikator položaja | Manually operated |
| Krogelno tesnilo | PTFE, glass fibre-reinforced |
| Tesnilo gredi izbirnika | FKM |
| Min. sobna temperatura [°C] | -30 |
| Max. sobna temperatura [°C] | 70 |
| Delovni cikel [%] | 30 |
| IP zaščita | IP 68 |
| Relativna vlažnost | 30 % to 95 % |
| Montažna prirobnica | ISO 5211 |
| Krogla | Hard chrome-plated brass |
| Gred izbirnika | Hard chrome-plated brass |
| Navoj | Rp 1 |
| DN | 25 |
| Napetost | 24 VDC |
| L [mm] | 90.0 |
| A [mm] | 153.0 |
| D [mm] | 25.0 |
| B [mm] | 170.5 |
| a/f [mm] | 41 |
| PN [bar] | 40 |
| Čas aktivacije [sec.] | 20 |
