krogelni ventil nerjavno jeklo, Pneumat. vklop, T-izpust T2
SKU: 103633RIE
EAN: 4047322077880

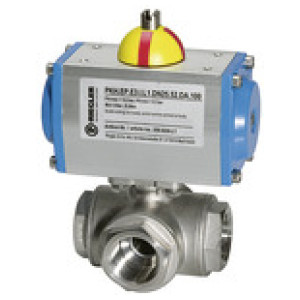

3-way stainless steel ball valve, Pneumat. actuation drive, T-hole T2, Operating temp. -20 °C to 70 °C, Rp 3/4, PN max. 63 bar
3-way cock, reduced bore.
Pneumatic actuators, double- or single acting version and integrated end-position feedback.
Standardised interfaces:
Actuator/valve interface: Four or eight female threads in the actuator housing acc. to EN ISO 5211.
Actuator/control valve interface: Acc. to NAMUR or VDI/VDE 3845.
Actuator/signalling device interface: Acc. to VDI/VDE 3845 (NAMUR).

Obrestno financiranje
- 14,51 € x 48 mesecev
- 18,54 € x 36 mesecev
- 26,64 € x 24 mesecev
- 51,00 € x 12 mesecev
- 99,76 € x 6 mesecev
- 197,31 € x 3 mesecev
Leanpay omogoča enostavne obročne nakupe preko spleta. Za obročno plačilo v košarici izberi Leanpay. Informativni izračun ne vključuje stroškov ocene tveganja.

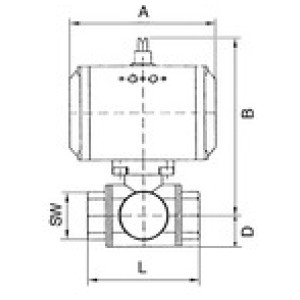

Šifra | Navoj | DN | D [mm] | a/f [mm] | L [mm] | A [mm] | B [mm] | Zaloga | Cena | Nakup | Natisni |
---|---|---|---|---|---|---|---|---|---|---|---|
103635RIE | Rp 1 1/4 | 32 | 36.5 | 50 | 90.0 | 133.0 | 153.5 | Čas dobave: Predvidoma 3 - 5 dni | 885,70 € | | |
103636RIE | Rp 1 1/2 | 40 | 37.0 | 55 | 105.0 | 137.0 | 173.0 | Čas dobave: Predvidoma 3 - 5 dni | 998,79 € | | |
103637RIE | Rp 2 | 50 | 47.5 | 71 | 115.0 | 161.0 | 196.5 | Čas dobave: Predvidoma 3 - 5 dni | 1.387,99 € | | |
159748RIE | Rp 1/2 | 15 | 20.0 | 27 | 73.0 | 116.0 | 130.0 | Čas dobave: Predvidoma 3 - 5 dni | 502,23 € | | |
103634RIE | Rp 1 | 25 | 28.5 | 41 | 90.0 | 133.0 | 148.5 | Čas dobave: Predvidoma 3 - 5 dni | 670,01 € | | |
103633RIE | Rp 3/4 | 20 | 23.0 | 32 | 80.0 | 116.0 | 136.0 | Čas dobave: Predvidoma 3 - 5 dni | 545,27 € | |
Opis
3-way stainless steel ball valve, Pneumat. actuation drive, T-hole T2, Operating temp. -20 °C to 70 °C, Rp 3/4, PN max. 63 bar
3-way cock, reduced bore.
Pneumatic actuators, double- or single acting version and integrated end-position feedback.
Standardised interfaces:
Actuator/valve interface: Four or eight female threads in the actuator housing acc. to EN ISO 5211.
Actuator/control valve interface: Acc. to NAMUR or VDI/VDE 3845.
Actuator/signalling device interface: Acc. to VDI/VDE 3845 (NAMUR).
Tehnični podatki in specifikacije
Pogonski material | Anodised aluminium |
Max. vodeni tlak aktuatorja [bar] | 10 |
Priporočeni vodeni tlak [bar] | 5.5 |
Max. obratovalni tlak [bar] | 63 |
Min. delovna temperatura [°C] | -20 |
Max. delovna temperatura [°C] | 70 |
Material krogelnega ventila | Stainless steel 1.4401, with ISO flange plate |
Premaz za krogelni ventil | PTFE / FKM |
Premaz za pogon | NBR |
Kot vrtenja [°] | 90 |
Adapter ventila | Acc. to NAMUR |
Navoj | Rp 3/4 |
DN | 20 |
Različica | double-acting |
Položaj | T 2 |
B [mm] | 136.0 |
L [mm] | 80.0 |
A [mm] | 116.0 |
D [mm] | 23.0 |
a/f [mm] | 32 |
