* slike so simbolične

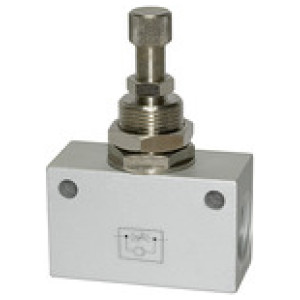

Nast. duš.ventil, kvadratne oblike, eloksirani Alu, M5
SKU: 103802RIE
EAN: 4047322040587
Throttle check valve, in block shape, Anodised aluminium, Operating temperature -10 °C to 70 °C, M5, PN max. 10 bar

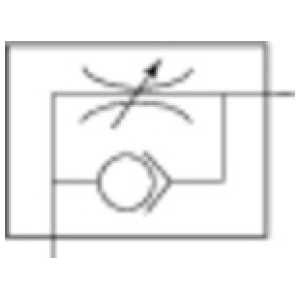

These valves are restricted in the flow direction and have free passage in the opposite direction.
Čas dobave: Predvidoma 3 - 5 dni
Povpraševanje
Nast. duš.ventil, kvadratne oblike, eloksirani Alu, M5
Navoj za pritrditev plošče: M9x0.75
Notranji deli: Brass
Ohišje: Anodized aluminium
Notranji deli: Brass
Ohišje: Anodized aluminium
Aktivni filtri - 0
| Šifra | Navoj | Navoj za pritrditev plošče | L [mm] | a/f [mm] | M [mm] | I [mm] | C [mm] | E [mm] | A [mm] | Zaloga | Cena | Nakup | Natisni |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 103802RIE | M5 | M9x0.75 | 3.2 | 11 | 12.2 | 10.0 | 12.0 | 18.0 | 25.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje |  |
| 103803RIE | G 1/8 | M12x0.75 | 4.5 | 15 | 16.4 | 15.0 | 16.0 | 24.0 | 34.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103804RIE | G 1/4 | M18x1.5 | 6.5 | 22 | 23.8 | 24.0 | 25.0 | 35.0 | 50.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103805RIE | G 3/8 | M18x1.5 | 6.5 | 22 | 25.3 | 24.0 | 25.0 | 40.0 | 58.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
| 103806RIE | G 1/2 | M22x1.5 | 6.5 | 26 | 33.0 | 29.0 | 30.0 | 50.0 | 65.0 | Čas dobave: Predvidoma 3 - 5 dni | Povpraševanje | Povpraševanje | |
Prikazujem 1 do 5 od 5 zapisov
Opis
Throttle check valve, in block shape, Anodised aluminium, Operating temperature -10 °C to 70 °C, M5, PN max. 10 bar
These valves are restricted in the flow direction and have free passage in the opposite direction.
Tehnični podatki in specifikacije
| Ohišje | Anodized aluminium |
| Max. obratovalni tlak [bar] | 10 |
| Min. delovna temperatura [°C] | -10 |
| Max. delovna temperatura [°C] | 70 |
| Tesnilo | NBR |
| Navoj | M5 |
| Navoj za pritrditev plošče | M9x0.75 |
| Notranji deli | Brass |
| E [mm] | 18.0 |
| A [mm] | 25.0 |
| M [mm] | 12.2 |
| L [mm] | 3.2 |
| a/f [mm] | 11 |
| I [mm] | 10.0 |
| C [mm] | 12.0 |
