krogelni ventil medenina, pnevmatski vklop enojno delovanje, Rp 2
SKU: 103577RIE
EAN: 4047322078795

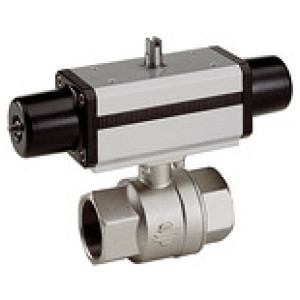

Brass ball valve, Pneumat. actuation drive, single-acting, Operating temperature -20 °C to 150 °C, Rp 2, DN 50, PN max. 16 bar
Ball valves with pneumatic actuator.
Pneumatic, double-piston, part-turn actuator, double-rocker principle.

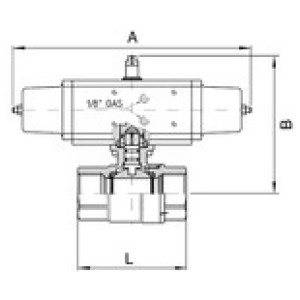

Šifra | Navoj | DN | L [mm] | B [mm] | A [mm] | Zaloga | Cena | Nakup | Natisni |
---|---|---|---|---|---|---|---|---|---|
103575RIE | Rp 1 1/4 | 32 | 103.0 | 131.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | ? | Povpraševanje | |
103571RIE | Rp 3/8 | 10 | 69.0 | 110.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | ? | Povpraševanje | |
103574RIE | Rp 1 | 25 | 89.0 | 121.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | 300,07 € | | |
103576RIE | Rp 1 1/2 | 40 | 114.0 | 137.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | ? | Povpraševanje | |
103573RIE | Rp 3/4 | 20 | 77.0 | 117.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | ? | Povpraševanje | |
103572RIE | Rp 1/2 | 15 | 69.0 | 110.0 | 221.0 | Čas dobave: Predvidoma 3 - 5 dni | ? | Povpraševanje | |
103577RIE | Rp 2 | 50 | 134.0 | 155.0 | 240.0 | Čas dobave: Predvidoma 3 - 5 dni | ? | Povpraševanje | |
Opis
Brass ball valve, Pneumat. actuation drive, single-acting, Operating temperature -20 °C to 150 °C, Rp 2, DN 50, PN max. 16 bar
Ball valves with pneumatic actuator.
Pneumatic, double-piston, part-turn actuator, double-rocker principle.
Tehnični podatki in specifikacije
Pogonski material | Anodised aluminium |
Max. obratovalni tlak [bar] | 16 |
Min. delovna temperatura [°C] | -20 |
Max. delovna temperatura [°C] | 150 |
Material krogelnega ventila | Nickel-plated brass, with ISO flange plate |
Premaz za krogelni ventil | PTFE / FKM |
Premaz za pogon | NBR |
Max. vodeni tlak [bar] | 5.6 |
Min. temperaturno območje [°C] | -20 |
Max. temperaturno območje [°C] | 80 |
Kot vrtenja [°] | 90 |
Adapter ventila | Supplied as standard |
Navoj | Rp 2 |
DN | 50 |
Različica | single-acting - spring to close |
B [mm] | 155.0 |
L [mm] | 134.0 |
A [mm] | 240.0 |
